라이트린
LITLIN(Lightened High Temperature Layered Insulation)은 고온에 견디면서도 밀도를 조절하여 방화, 불연, 흡음, 단열에 사용되도록 동아인슈와 제이티에스가 공동 개발하여 만든 보온재입니다.
첨자식 엮음매트(E-Glass Fiber Needle Mat)와 제이티에스만의 특수 무기질바인더(Inorganic Binder)를 사용해 파이프의 커버 형상을 유지시켜 신속한 현장 시공을 가능하게 합니다.
내열온도가 높아, 고온의 배관 계통 및 플랜트의 각종 배관 보온 단열재로서 널리 사용됩니다.
라이트린의 우수한 특징
라이트린은 최고 750°C까지 견딜 수 있으며, 내열 온도가 높아 고온, 고열의 배관계통 및 각종 장치류에 사용되는 보온 단열재로서 열전도율로, 1/2~2/3의 두께로 동일한 성능을 가지는 제품입니다. 따라서, 현장에서는 타제품보다 낮은 공간확보 및 정비작업에 용이하고, 길이 1m로 성형된 2할 제품으로 시공성에 신속함과 편리함을 갖추었습니다.
분진 발생이 적어, 다른 공정작업과 동시진행이 가능하여 공사기간을 단축시킬 수 있어 타 제품보다 시공비용도 탁월하게 절감됩니다.

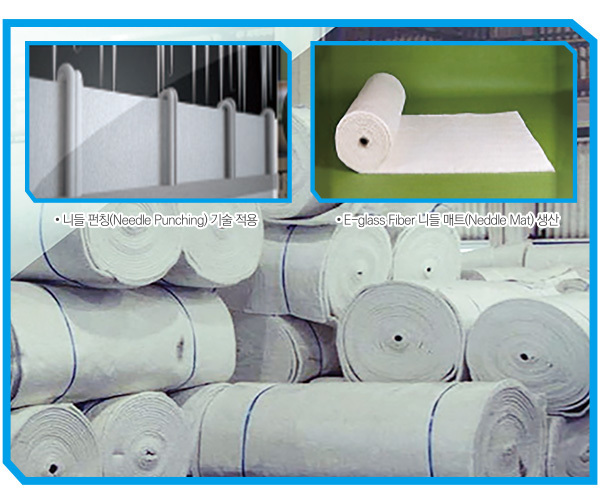

Needle Punching 기법을 통하여 생성된 공기증으로 흡음 및 차음 성능을 확보하였고, 생산방식에 따라 밀도를 조절할 수 있으며 1/2"부터 다양한 규격의 제품을 생산가능 합니다. 또한, 충격 방지성능을 실현하여, 형상 변화가 없는 내구성이 좋은 제품으로, 10m 이상 높은 현장에서 제품이 떨어져도 깨지거나 자재 파손 등 Loss율이 거의 없습니다.
발수성능을 향상시켜 우수로 인해 흡습이 되어도, 타 제품과 달리 물을 신속히 배출시킴으로 인해 원상태의 성능유지를 빠르게 회복 하여 배관 부식을 방지할 수 있습니다.
코튼(Cotton)타입의 에코 파이버는 산업용, 건축용 등등의 이음새,틈새에 발생할 수 있는 열 손실을 빈틈없이 차단할 수 있으며, 에코 보드(Board)는 단열 뿐만 아니라 화재의 위험성으로부터 건축의 안전성을 더욱 강화 시켜 줄 것 입니다.
※ 설치 사용후 재활용 가능하며 영구적 사용이 가능함
인체에 무해성인E-GLASS MEEDLE MAT를
원재료로 사용
유리 장섬유 원소재의 특성으로 인한 난,불연성 및 내진 등 기타
충격 방지성능을 실현
공기층에 의한흡음 및 차음 성능 확보
발수성능 향상에 따른우수유입 최소화
보온단열 시공 시높은 효율로 인한 CO2 감축
생산방식에 따라밀도조정 및 다양한 규격의
제품 생산 가능
낮은 열전도율에 의한보온재 두께감소 및
공간확보 용이
타 작업과 동시진행이가능함으로 공사기간
단축
라이트린 생산방식
STEP 01
교반
STEP 02
롤링
STEP 03
건조
STEP 04
가공
STEP 05
포장
STEP 06
출하
라이트린 종류
| Product | Type | Density (kg/m³) |
Used Temp (℃) |
Standard Size | ||
|---|---|---|---|---|---|---|
| Size (inch) | Long (m) | Thickness (mm) |
||||

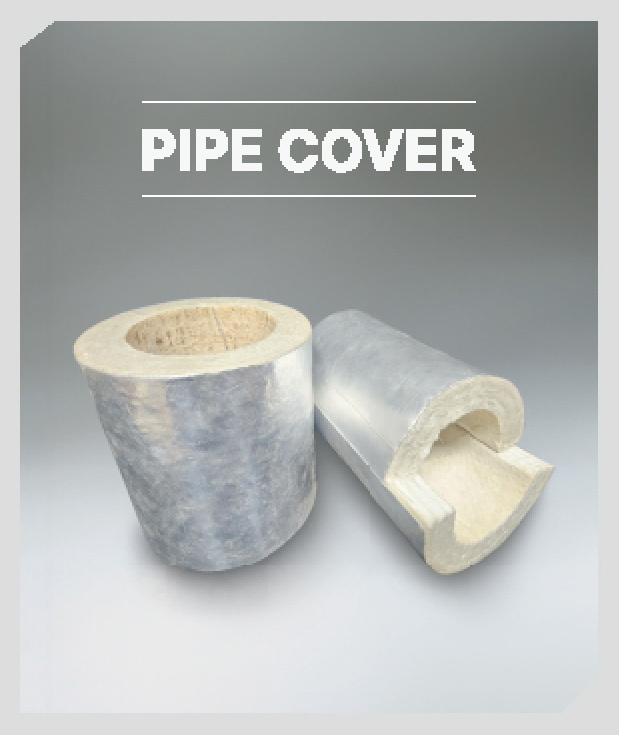

| PIPE COVER | LG LGA | 135±10% | 750℃ | 1/2" ~ 44" | 1m | 20mm~설계값 |

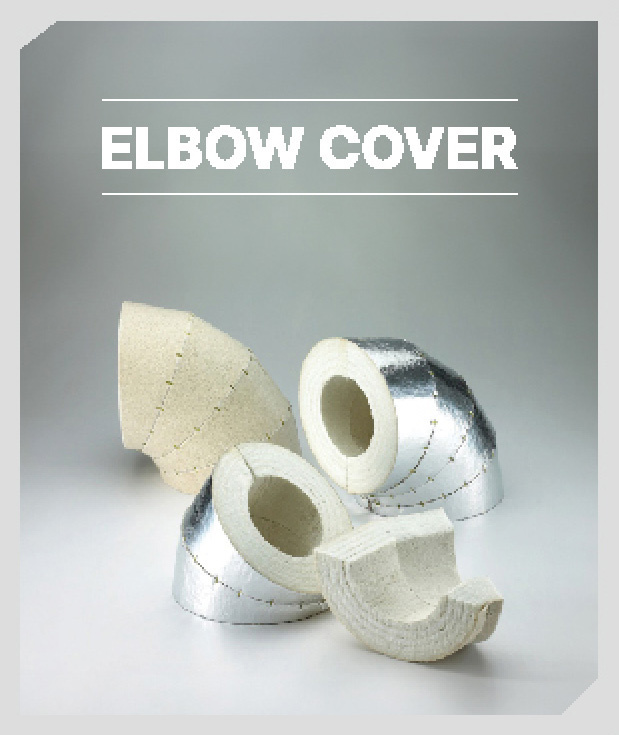

| ELBOW COVER | 135±10% | 4" ~ 44" | 90° | 20mm~설계값 | ||
| 45° | ||||||

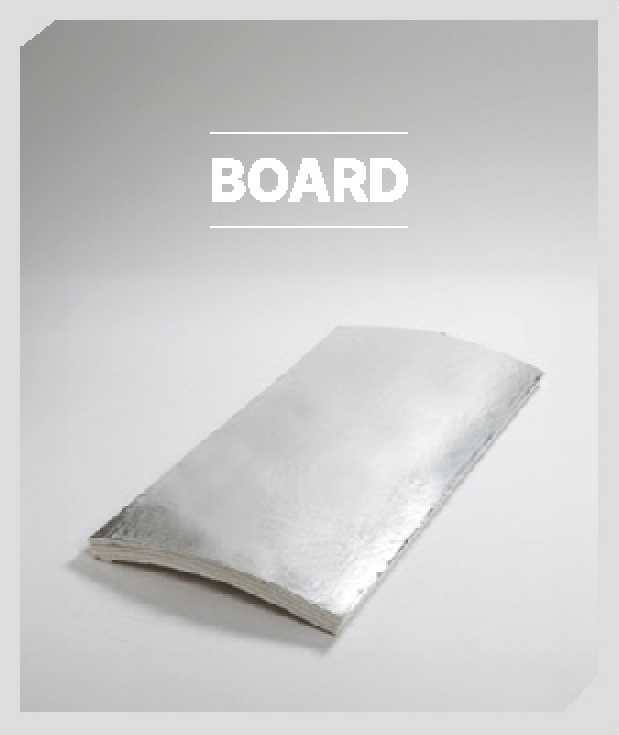

| BOARD | 135±10% | Round 46＂~ | 1㎡ | 20mm~설계값 | ||
| FELT | 100±10% | Blanket | 10m / Roll | 25mm | ||
| 110±10% | ||||||
LGA : Litlin Fiber Adhesived Aluminum Foil
N-CUI : Non-Corrosion Under Insulation
R-CUI : Repellency Corrosion Under Insulation
NPS System : ASTM C585
밀도 : 고객사 요구사항에 따름
라이트린 기술적 사양
| No. | Nature | Standard Value | Code | |
|---|---|---|---|---|
| 1 | Used Temperature (℃) | ≤750℃ | KS L 9102 | |
| 2 | Density (kg/㎥) | PIPE COVER 135±10% | "KS L 9102 ASTM C303" | |
| ELBOW COVER 135±10% | ||||
| BOARD 135±10% | ||||
| FELT | 100±10% | |||
| 110±10% | ||||
| 3 | Max Linear Shrinkage (%) | ≤2% | ASTM C356 | |
| 4 | "Thermal Conductivity (W/m.K at 70℃)" | ≤0.044 | "KS L 9016, KS L 9102 ASTM C518, C177" | |
| 5 | Non-Combustiblity | PASS | "KS F 2271, KS F ISO 1182 IMO Res. MSC 307 (88), E84" | |
| 6 | Water Repellency (%) | ≥98% | KS F 4714 | |
Water Repellent Properties: Applies to R-CUI products only

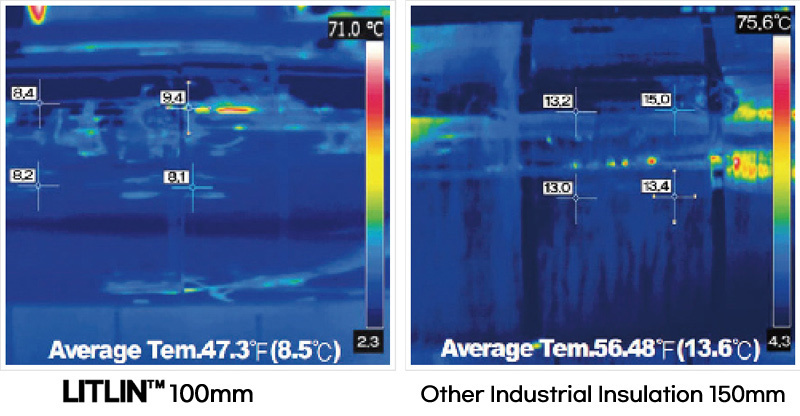

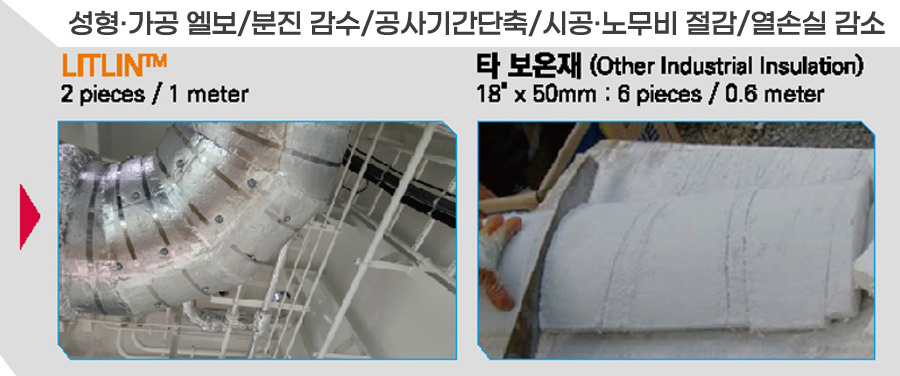

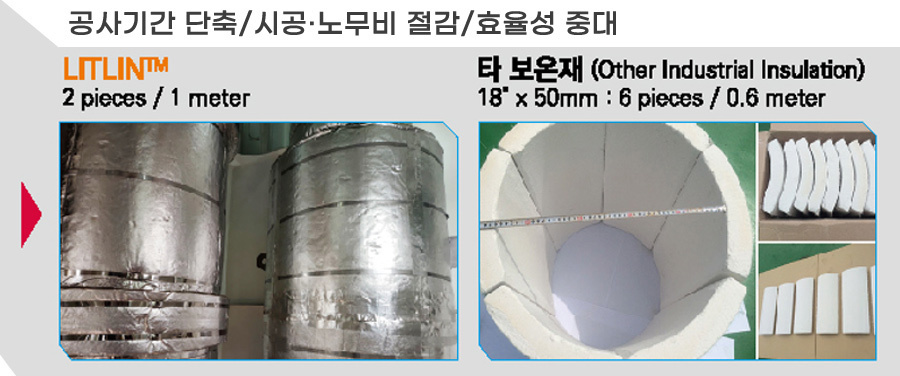

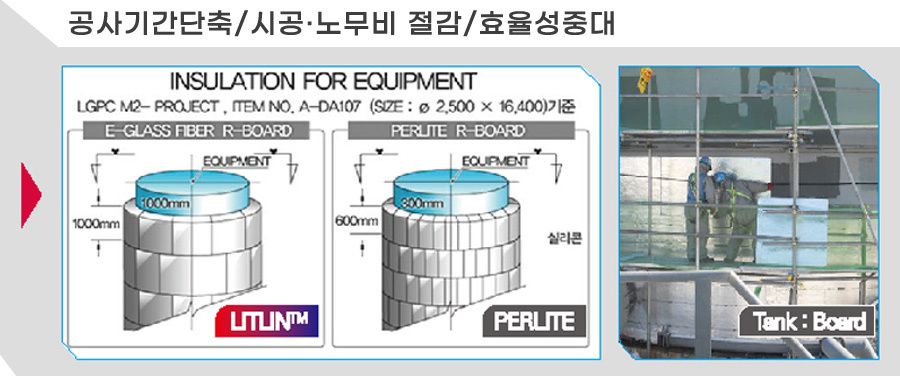

LITLIN EFFICIENCY Construction
LITLIN EFFICIENCY Energy
| Insulation | Thickness | Average tem. |
| LITLIN | 100mm | 8.5℃ |
| Other IndustrialInsulation | 150mm | 13.6℃ |
TEST CONDITION
∙ Service Temperature : SHS Steam (370°C) ∙ Ambient Temperature : 3°C ∙ Pipe Size: 6"

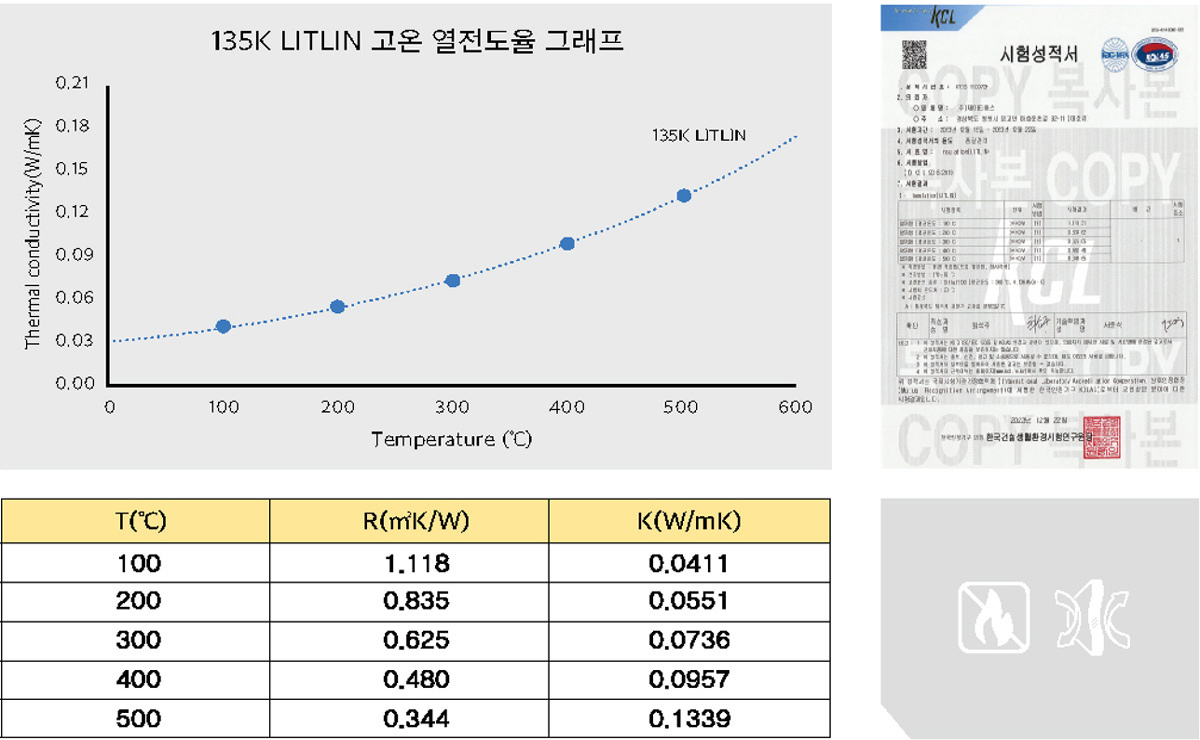

135K LITLIN 고온 열전도율
라이트린(LITLIN)은 고온에 견디면서도 밀도를 조절하여 방화, 불연, 흡음, 단열에 사용됩니다. 또한 낮은 열전도율에 의한 보온재 두께 감소 및 공간확보에 용이하며 낮은 밀도로도 동일 성능을 가지면서 경량화 된 고효율 이글라스(E-glass) 보온재입니다.

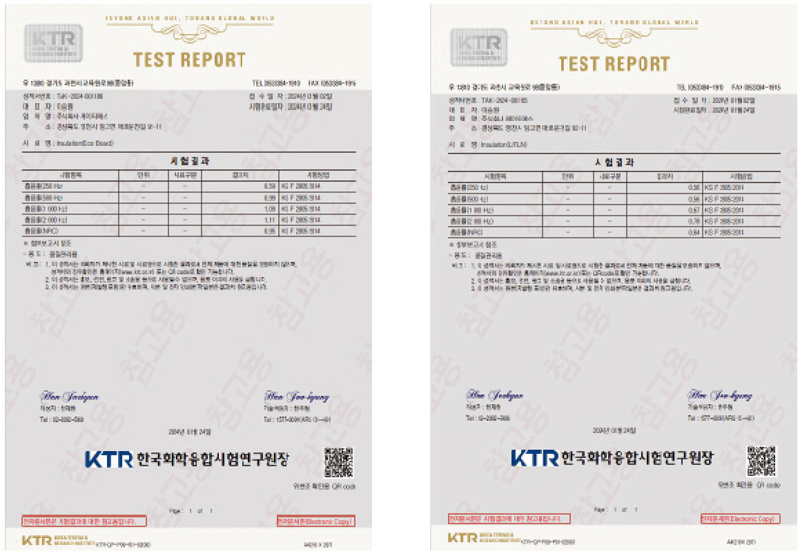

135K LITLIN 흡음률
라이트린(LITLIN)은 가늘고 균일한 유리 섬유가 연속된 미세 공극을 형성하여 흡음성능이 뛰어나고, 흡음이 잘안되는 저주파음에서도 큰 효과를 발휘합니다. 또한 칸막이 벽에 충전할 경우 우수한 차음 성능을 확보할 수 있습니다.

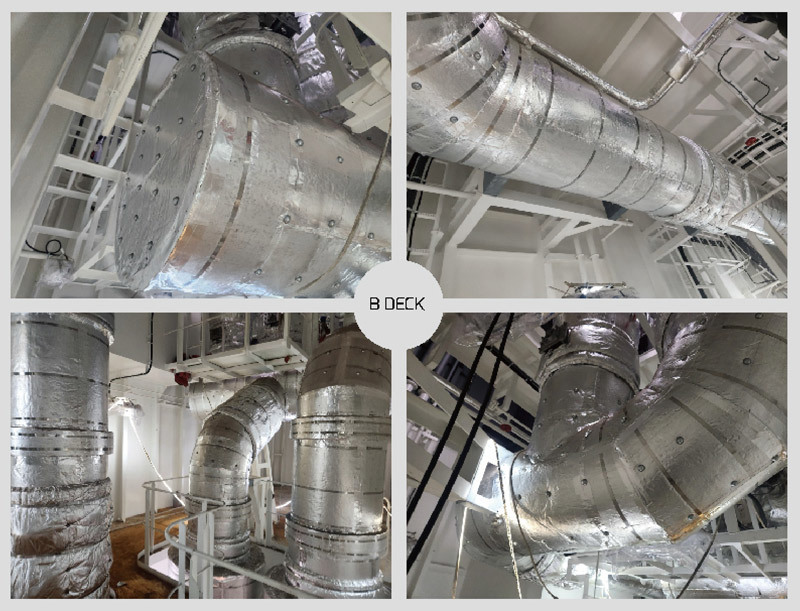

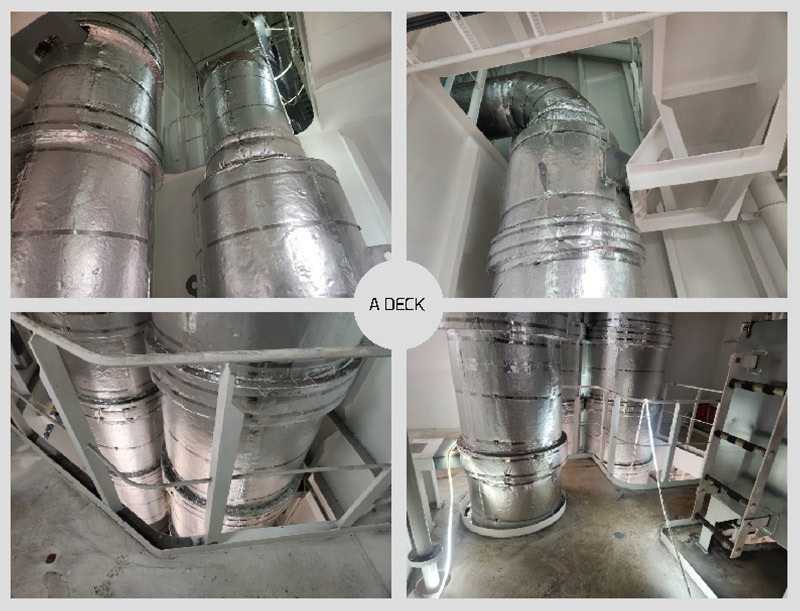

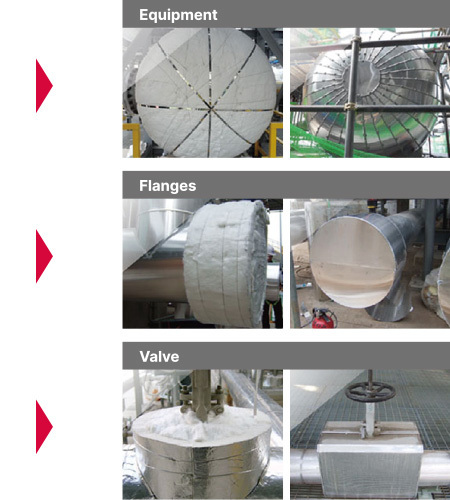

135K LITLIN 시공사진

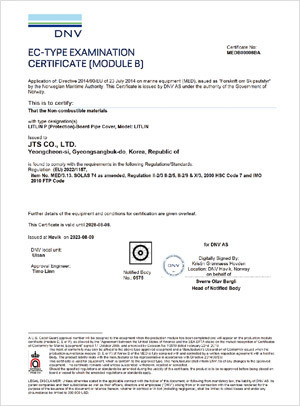

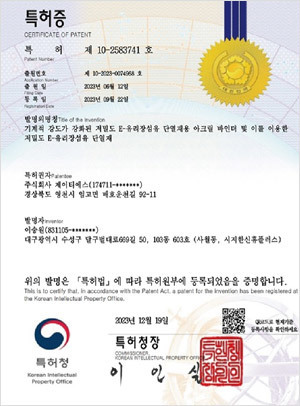

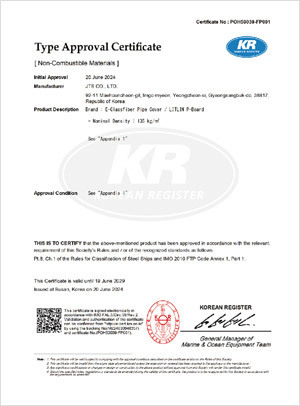

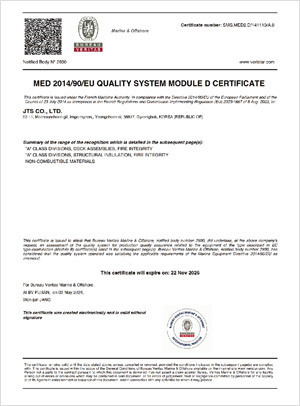

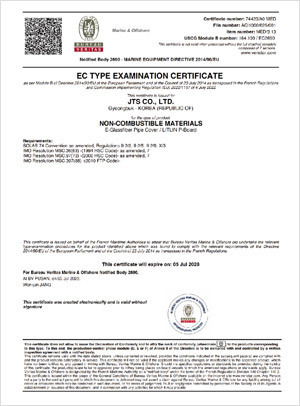

135K LITLIN 특허인증 현황
기계적 강도가 강화된 저밀도 E-유리 장섬유 단열재용 아크릴 바인더 및 이를 이용한 저밀도 E-유리장섬유 단열재

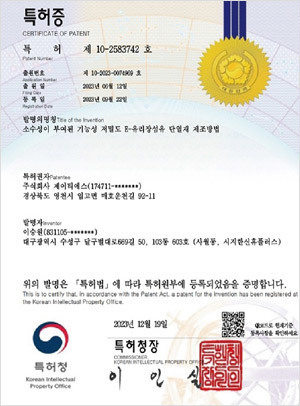

소수성이 부여된 기능설 저밀도 E-유리 장섬유 단열재 제조방법
친환경 하이트린 유리 장섬유 보드의 제조방법

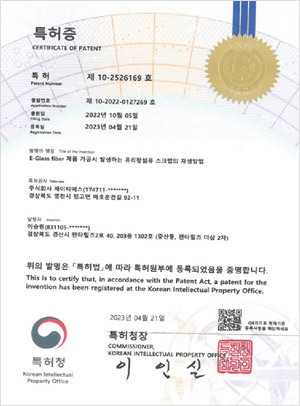

E-Glass fiber 제품 가공시 발행하는 유리 장섬유 스크랩의 재생방법
유리장섬유 단열재 폐기물을 활용한 단열판재의 제조방법
※135K LITLIN은 에슬린 제품과는 다른 별도의 신개발품으로 등록되어 있으며, 에슬린 제품과는 무관함.
